重視PCB分板技術：激光切割如何攻克精密制造業難題

在現代電子產品制造中，印制電路板（PCB）的分板工藝一直是影響產品質量和生產效率的關鍵環節。隨著電子設備向小型化、高密度化發展，傳統機械分板方式——如V-cut分板、銑刀分板等——正面臨前所未有的挑戰。元器件尺寸不斷縮小，間距日益緊密，板材材料多樣化，這些趨勢使得傳統分板技術難以在精度、效率和質量之間找到平衡點。正是在這樣的背景下，激光分板技術悄然崛起，為PCB制造業帶來了革命性的解決方案。

一、傳統分板技術的局限與挑戰

PCB分板的毛刺問題，在電子制造行業是一個長期存在的痛點。在微觀世界里，這些不起眼的毛刺卻可能引發連鎖反應：SMT貼裝元件偏位、焊盤短路、信號干擾甚至整板報廢。

按照電子制造業廣泛遵循的IPC-A-610G標準，Class 2級別的PCB分板邊緣毛刺高度不得超過0.02毫米，而更嚴苛的Class 3級別要求則限制在0.01毫米以內。

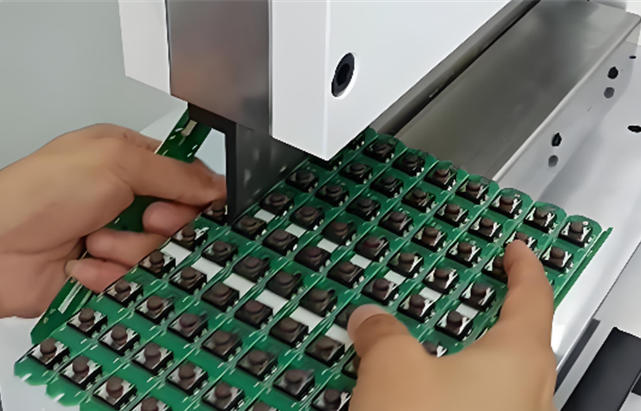

傳統機械分板技術如V型刀切割、銑刀分板，其核心原理是通過物理接觸實現材料分離。這種接觸式切割方式在應對日益復雜的PCB設計時顯得力不從心。尤其是在高密度互聯（HDI）板、柔性電路板（FPC）等現代電子產品的關鍵組件上，傳統技術的局限性更加明顯。

二、激光分板技術的躍遷

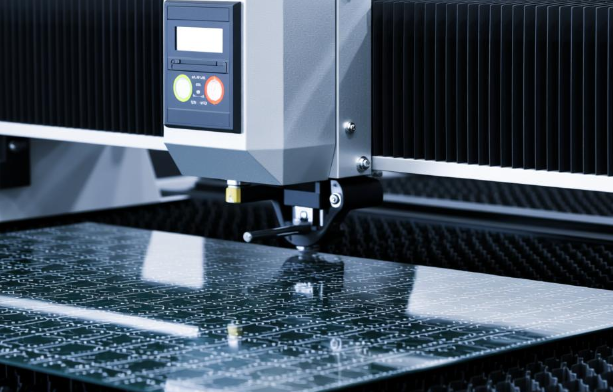

激光分板技術采用高能量激光束作為“刀具”，通過精確控制的光熱效應實現材料去除。這種非接觸式加工方式從根本上改變了PCB分板的加工邏輯。不同于傳統機械分板的物理切削方式，通過高能激光束直接作用于材料表面，實現精準分離。這項技術的核心優勢在于它完全避免了機械    應力對PCB造成的損傷，同時顯著提升了切割精度。

浙江紫宸激光智能裝備的激光分板設備主要分為紫外激光和綠光激光兩大類型。紫外激光分板機波長更短，特別適合超薄PCB和柔性電路板的微細加工；而綠光激光分板機則在切割速度與精度間取得了良好平衡，廣泛應用于汽車電子和工業控制領域。

根據行業數據，紫外激光分板機目前占據著60%的市場份額，主要應用于蘋果、華為等高端消費電子廠商的超薄PCB切割。

三、激光分板技術的核心突破

激光分板技術解決毛刺問題的核心，在于對“激光能量與基材切割需求匹配”的精準控制。根據工藝工程師的實踐經驗，毛刺產生的三大主要原因包括：激光功率失衡、焦距偏差和激光頭老化。

當激光功率過高時，PCB基材（如FR-4）會因過度熔化而溢出形成毛刺；功率過低則可能導致銅箔或基材未完全切透，產生“掛渣”型毛刺。捷配的測試數據顯示，對于1.6毫米厚的FR-4板材，功率超過22W時毛刺率高達18%，低于16W時掛渣率則達到25%。

焦距控制同樣至關重要。焦距偏差±0.02毫米，毛刺高度就會增加0.01毫米。針對不同厚度的PCB，工程師們已經總結出了一套優化參數：1.0毫米厚板材推薦功率16W、焦距10毫米；1.6毫米厚板材推薦功率19W、焦距16毫米。

四、從成本中心到價值創造

4.1. 全生命周期成本優化

盡管激光設備初期投資高于傳統分板設備，但其綜合經濟效益顯著。減少的返修率、提升的良品率、節省的治具成本以及降低的檢測需求，使總體擁有成本在1-2年內即可與傳統設備持平，并在后續生產中持續創造價值。

4.2. 產線智能化集成

現代激光分板系統可與MES（制造執行系統）深度集成，實現加工參數的自動調用、質量數據的實時采集與分析。這種數字化能力為智能制造和工業4.0提供了關鍵支撐，使分板工序從孤立環節轉變為數據節點。

五、未來展望：激光分板技術的發展方向

5.1 多波長復合加工技術

下一代激光分板系統將集成多種波長激光源，針對PCB不同材料層（銅箔、介質層、覆蓋膜等）的特性使用最佳波長進行處理，實現真正的“智能自適應”加工。

5.2 人工智能優化系統

基于機器學習的參數優化系統能夠根據實時監測的切割質量自動調整激光參數，適應材料批間差異和環境變化，使加工過程具備自我優化能力。

5.3 綠色制造貢獻

與傳統機械加工相比，激光分板幾乎不產生粉塵污染，能耗也顯著降低。隨著激光效率的進一步提升和清潔能源的整合，該技術將成為PCB綠色制造體系中的重要一環。

結語

激光分板技術正在重新定義PCB制造業的質量標準與能力邊界。它不僅僅是一種替代工具，更是應對電子產品微型化、高密度化挑戰的戰略性解決方案。隨著激光技術成本的持續下降和性能的不斷提升，其普及速度正在加快。對于前瞻性的電子制造商而言，擁抱激光分板技術不僅是解決當前制造難題的選擇，更是面向未來競爭的必要布局。

在制造業數字化轉型的大潮中，紫車激光分板技術以其精確性、靈活性和智能化潛力，正從單純的加工工具演變為連接設計創新與制造實現的橋梁，為電子制造業攻克現代難題提供了關鍵的技術支點。
